LEWA

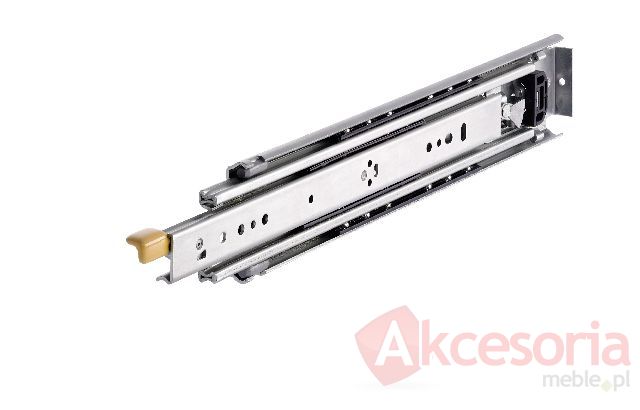

Profesjonalna prowadnica kulkowa DZ9308 firmy Accuride wykonana ze stali w jasnym ocynku.
Prowadnica DZ9308-0048 ma długość 1219.20mm, udźwig 182kg
Posiada blokadę wysuwu w pozycjach wsuniętej i wysuniętej.

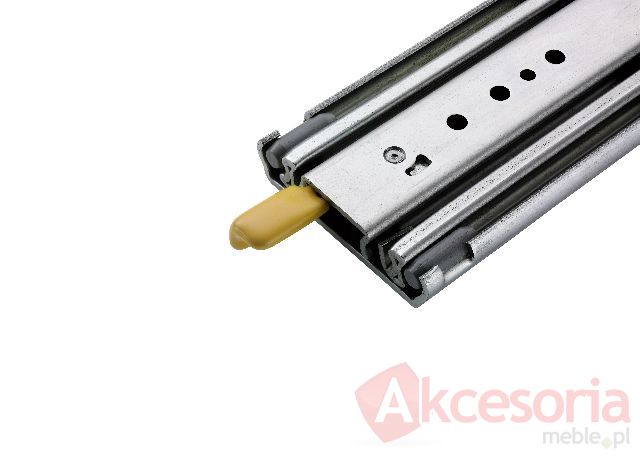

Odblokowanie za pomocą zewnętrznej żółtej dźwigni wystającej z przodu prowadnicy.
Każda prowadnica i prawa i lewa posiada własną dźwignię.
Prowadnice 9308 przystosowane są do obciążeń - od 154kg do 227 kg na parę prowadnic.
Produkowane w długościach od 304.80mm do 1524.00mm.
Wysuw pełny 100%
Grubość prowadnicy 19.1 mm
Wysokość prowadnicy 76.2 mm

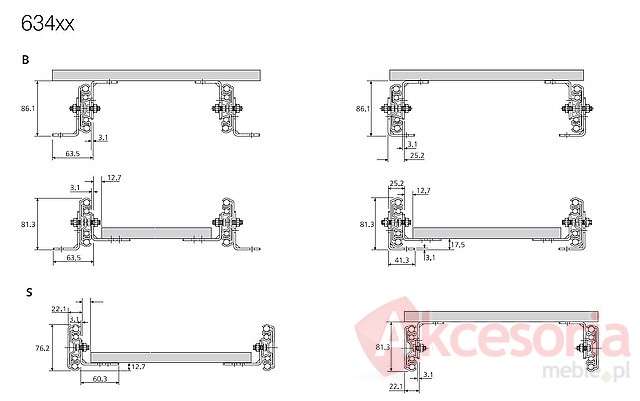

Można do niej dokupić kątowniki DZ634 umożliwiające montaż od spodu i z boku. Zdjęcie nr 5.
Ponieważ prowadnica 9308 różni się od prowadnicy 9301 tylko dźwignią blokującą można je montować razem w jednej szufladzie.
np prawa prowadnica 9308 z blokadą lewa 9301 bez blokady. Muszą być tej samej długości.

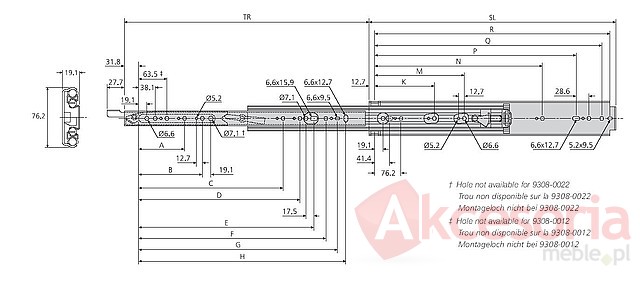

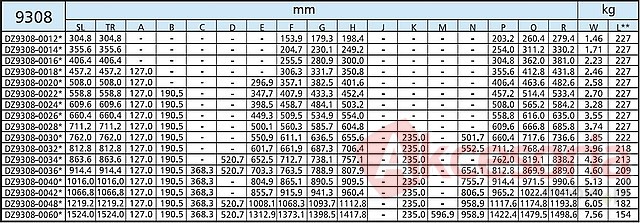

SL-długość
TR-wysuw
L-obciążenie
KPL = prawa + lewa
